4.1 沈阳脚手架搭设材料要求

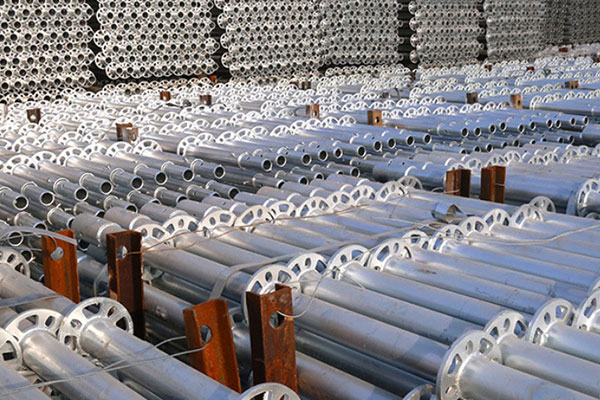

4.1.1 钢管
(1) 钢管采用Ф48×3.5焊管，材质Q235-A级，钢管的长度不得超过6500mm(最大质量≤25kg)。
(2) 新钢管的产品质量合格证，质量检验报告资料齐全，钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道并涂刷防锈漆。
(3) 旧钢管应检查其锈蚀深度，检查时在锈蚀严重的钢管中抽取三根，在每根锈蚀的部位横向截断取样检查，当锈蚀深度超过表5规定的数值时，不得使用。
(4) 钢管变形不得超过表5规定的数值。
4.1.2 扣件
(1) 新扣件的生产许可证、测试报告和产品质量合格证资料应齐全。
(2) 旧扣件应检查其外观，对有裂缝、变形的禁止使用，出现滑丝的螺栓必须更换。
(3) 新旧扣件均应进行防锈处理。
表5：钢管的允许偏差
序号 | 项 目 | 允许偏差 ⊿(mm) | 示 意 图 | 检查工具 | |
1 | 钢管尺寸 (mm) | 外径48 | -0.5 |
--- | 游标卡尺 |
2 | 壁厚3.5 | -0.5 | --- | ||
3 | 切斜偏差 | 1.7 |
⊿ | 塞尺 拐角尺 | |
4 | 锈蚀深度 | ≤0.5 | ⊿
| 游标卡尺 | |
5 | 端部弯曲 l≤1.5m | ≤5 |
⊿ L | 钢板尺 | |
6 | 立杆弯曲 3m<l≤4m 4m<l≤6.5m | ≤12 ≤20 |
⊿ L
| 钢板尺 | |
7 | 水平杆、斜杆弯曲 l≤6.5 m | ≤30 | |||
4.1.3脚手板
(1) 在使用人员密集、使用周期较长的部位，脚手板采用木板。木板用杉木或松木制作，其宽度≥200mm，厚度≥50mm，两端用10~14号镀锌钢丝捆紧。禁止使用腐朽的木板。
(2) 在一般部位，脚手板采用由毛竹或楠竹制作的竹串片板，竹串片脚手板使用宽度≥60mm的竹片和直径5~10mm，间距≤600mm的拼接螺栓制作，孔径应紧密配合，螺栓必须可靠坚固。
4.2 地基处理
4.2.1 回填土
脚手架地基大多落在新回填土上。回填土按设计及规范要求进行分层夯填，分层厚度≤300mm，回填土的密实系数应符合设计要求。
搭设前应将场地平整，将回填铲平，并距外脚手外侧立杆500mm设置浅排水沟。
4.2.2基础持力层
基础施工阶段，脚手架可落在基础持力层上。基坑应做好排水措施，防止因水长期浸泡造成地基软化，从而影响脚手架的安全。
4.2.3 结构构件作为脚手架地基
当脚手架落在基础梁、基础等结构构件上时，基础梁或基础等必须具备≥1d龄期强度。
4.3 双排脚手架的设计及验算
本工程双排脚手架为装修脚手架或结构脚手架，均按敞开式结构脚手架设计。
4.3.1敞开式双排结构脚手架的构造选择
立杆横距lb=1.05m
步距h=1.35m
立杆纵距(跨距)la=1.5m
连墙件设置：三步三跨
4.3.2敞开式双排结构脚手架的荷载及荷载组合
永久荷载
每米立杆承受的结构自重gk1=0.1491KN/m
脚手板自重gk2=0.35 KN/m2
栏杆与挡脚板自重gk3=0.14 KN/m
脚手架上吊挂的安全网等安全设施自重gk4=0.14 KN/m
施工荷载
施工均布活荷载qk=3KN/m2
风荷载
计算项目 | 荷载效应组合 |
水平杆强度与变形 | 永久荷载+施工均布活荷载 |
立杆稳定 | 永久荷载+施工均布活荷载 |
永久荷载+0.85(施工均布活荷载+风荷载) | |
连墙件承载力 | 风荷载+5KN |
作用于脚手架上的水平风荷载偏安全取Wk=0.8 KN/m2
荷载组合如下表
4.3.3小横杆抗弯强度及变形验算
1.05m
Q=1.2*(0.35*1.5*1.05+0.14*1.5+0.14*1.5)/1.05+1.4*3/1.05
=5.11KN/m
Mmax=5.11*1.05*1.05*1000000/8=704222N.m
抗弯强度验算Mmax/W=704222/5080=138.6N/mm2<f=205N/mm2
最大变形验算Wmax=5*5.11*1.054*106/(384*2.04*105*12.19*104)
=2.74*10-5 mm<<1050/150=7mm
<<10mm
均满足要求。
4.3.4大横杆抗弯强度及变形验算
计算简图如下：
Q
1.5m 1.5m 1.5m
Q偏安全取与小横杆的Q值相等，由连续梁的内力系数可知，其最大弯矩小于简支梁，故满足要求。
4.3.5立杆稳定验算
立杆轴向力偏安全取大值
N=1.2*(0.149*1.35+0.35*1.5*0.525+0.14*1.5+0.14*1.5)+0.85*(1.4*3+1.4*0.8)
=5.6KN
N/ΨA=5.6*106/(0.251*4.89*100)=4.9N/mm2<<f=205N/mm2
满足要求。
4.3.6扣件抗滑验算
由小横杆的荷载可知，其通过扣件传至立杆的荷载为5.11*1.05/2=2.68KN<<直角扣件或回转扣件的设计承载=8KN
满足要求。

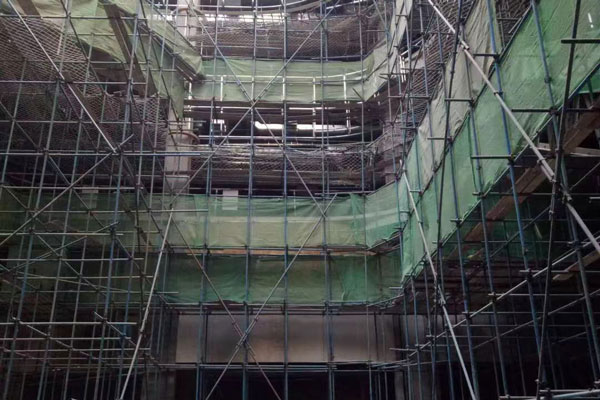

4.4 满堂脚手架(模板支撑)设计及验算
满堂脚手架仅验算其立杆稳定性即可。
4.4.1 满堂模板支撑的构造选择
立杆间距(双向)：1.2 m。
步距(双向)：1.2m。
4.4.2 荷载
永久荷载
每米立杆承受的结构自重gk1=0.1491KN/m
脚手板自重gk2=0.35 KN/m2
模板及结构砼gk3=25KN/m3
活荷载
施工均布活荷载qk=3KN/m2
荷载组合
N=1.2恒荷+1.4活载
4.4.3 立杆稳定性验算
(1) 现浇平台(100厚)支撑
(注：图中阴影部分为其中立杆的受力面积)
立杆轴向压力N=1.2*(0.1491*1.2+0.35*1.2*1.2+25*1.2*1.2*0.1)+1.4*3
=9.34KN
立杆的计算长度L0=1.2m
立杆的截面特性：A=489mm2,I=15.8mm
则长细比λ=L0/I=76，查得稳定系数Ψ=0.744
稳定性验算=25.7 N/mm2<<f=205N/mm2
满足要求。
(2) 有梁板支撑
对有梁板，在梁底增设一排立杆支撑，根据以往经验，现浇砼梁的最大截面不超过500*2000，此验算按500*2000计。其荷载分配见下图：
1200
600
(注：图中阴影部分为计算立杆的荷载分配面积)
N=1.2*(0.1491*1.2+0.35*1.2*0.6+25*0.5*1.2*2+25*0.1*0.1*1.2)+1.4*3
=41.1KN
N/(Ψ*A)=41100/(0.744*489)=113N/mm2<f=205N/mm2
满足要求。
